Enregistrement de force de champ, surveillance mobile

  • APPELEZ 1.888.779.8766

  • Disponibilité: En Stock
  • Sku: SPT-WIN-PFSL-G3

Jusqu'à récemment, la tâche de l'enregistrement de la force de champ de signaux mobile, de suivi et de surveillance requis habituellement plusieurs pièces d'équipement dans les systèmes conventionnels interconnectés encombrants...

Mots clés:

Jusqu'à récemment, la tâche de l'enregistrement de la force de champ de signaux mobile, de suivi et de surveillance requis habituellement plusieurs pièces d'équipement dans les systèmes conventionnels interconnectés encombrants et coûteux.

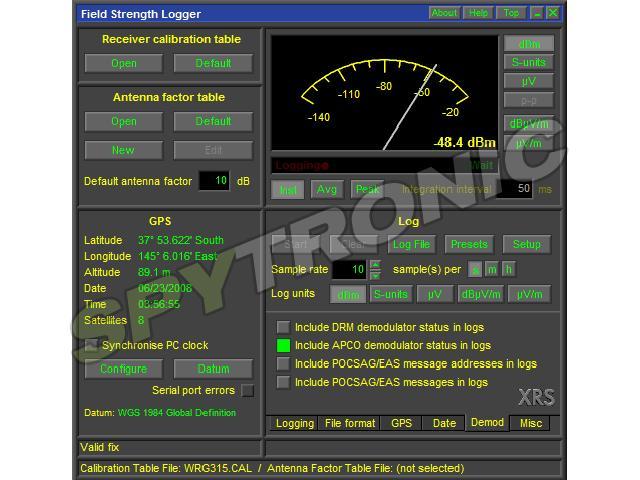

Le PFSL-G3 fournit une solution élégante et entièrement intégré, conçu spécifiquement pour le mobile "drive-by", mesures de couverture du signal, la cartographie de champ, la surveillance mobile et d'autres opérations similaires d'enquête. De plus, le système possède un récepteur GPS intégré pour afficher et enregistrer les coordonnées géographiques du signal mesuré. Les données enregistrées comprennent le temps, date, latitude, longitude et altitude.

Inclus:

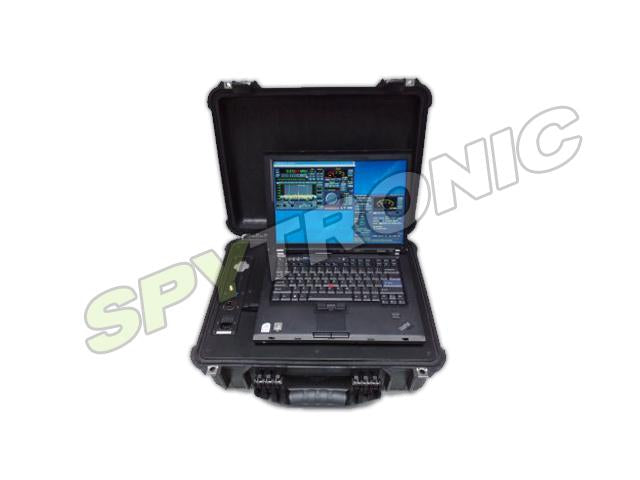

Ce système est enfermé dans un boîtier robuste facile à transporter, qui contient l'ordinateur de contrôle, le récepteur et la batterie rechargeable. Il peut être alimenté par trois sources: piles, 12 V d'un véhicule de sortie en courant continu ou de courant. Les câbles d'alimentation et la prise allume-cigarette sont inclus. L'enceinte dispose de deux ventilateurs pour le refroidissement et fusibles incorporés pour protéger les composants du système. Les connecteurs d'antenne du récepteur GPS, et de la puissance sont facilement accessibles.

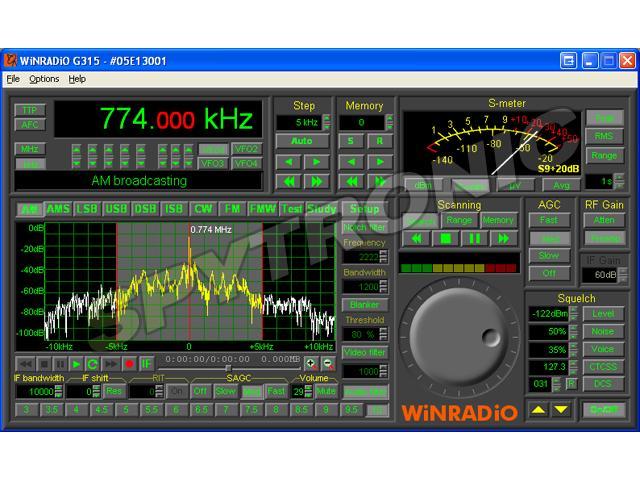

Le système PFSL-G3 est basée sur le récepteur G315e et sur le multiplexeur antenne et extension de fréquences AMFE, ce qui permet d'atteindre le haut niveau d'intégration nécessaire.


Dimensions : 460mm x 330mm x 165mm

Bande passante : 50 - 15000 Hz

Fréquence : Gamme entrée: SHF: 1796 MHz à 8599 MHz

Stabilité de Fréquence : 0.5 ppm (0 to 60° C)

Gain : HF: 0 to 3 dB, VHF: 5 to 7 dB, UHF: 1 to 5 dB, SHF: -3 to 12 dB

Image / faux rejet : 1.8-150 MHz: 60 dB typ., 150-1800 MHz: 50 dB typ.

Entrée : 50 ohm (Connecteur SMA)

Interface : 5 x SMA, USB (1.0 and 2.0 compatible)

Fréquences intermédiaires : IF1: 109.65 MHz, IF2: 16 kHz

Parasites interne : Typiquement moins qu'une entrée d'antenne équivalent de -105 DBm

Mixeur suppression des fréquences parasites : Mieux que -56 dBm

Entrée Max. : +18 DBm

MDS : +18 DBm

Mixeur suppression des fréquences parasites : Mieux que -40 dBc

Modes : AM, AMS, LSB, USB, DSB, ISB, CW

NF : HF: 2,5 dB, VHF: 6 dB, UHF: 3,5 dB, SHF: 8 dB

Sortie : signal numérisé SI et audio via l'interface USB

Bruit de phase : -148 dBc/Hz @ 100 kHz

Type de récepteur : Basé DDS superheterodyne à conversion double avec logiciel défini dernière étape IF et démodulateur

Filtre de toiture : 2 x 4-pole 20 kHz filtre cristal

Exactitude RSSI : 2 dB

Sensibilité RSSI : -137 DBm

Réglage de résolution : 1 Hz

Timer Spurious-free dynamic range : 90 dB

Isolation d'entrée / sortie : HF, VHF: 40 dB min., UHF, SHF: 30 dB min.
